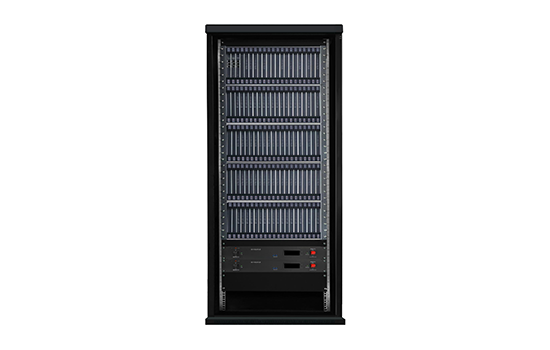

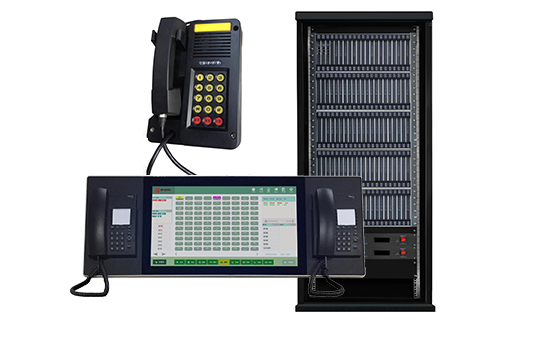

KTJ140本安型程控调度交换机是南京康优凯欣通信设备有限公司研发的新一代智能多层式融合通信调度系统。它作为应急调度指挥管理的核心设备，面向现代化矿山应急指挥系统建设，强化矿山安全高效生产，提升企业突发事件快速处置能力，提高应急处置效率与应急资源调配效率，支持生产、救灾等部门协同抗灾任务。

该系统能够为煤矿系统提供多级调度、电话呼叫、指挥生产、协调工作等能力，适用于煤炭、金属开采等矿业生产安全调度系统的组建，满足矿业安全生产要求和标准。调度中心可对井下防爆电话和井上普通电话直接调度，井下防爆电话可直接热线优先呼叫调度中心。

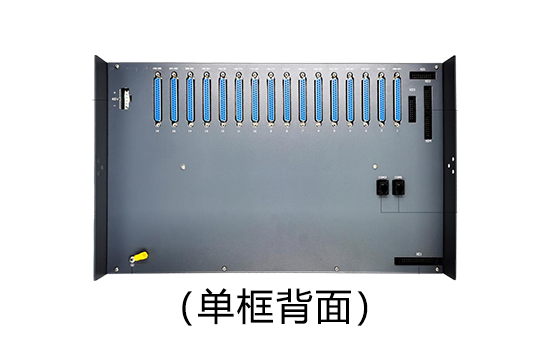

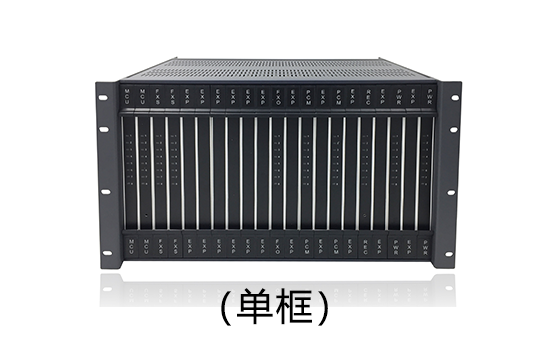

KTJ140采用19寸6U标准机箱结构，支持16路扩展至256、512、768、1024、1792、2048、4096路，最多可支持56个E1，并具备视频、语音、无线电台、广播、报警系统联动功能。系统采用ARM控制核心与模块化设计，部署方便、易于安装管理维护，并可平滑升级扩容。KTJ140采用无分控板设计，一块MCU主控板可对多框设备进行控制管理。强大的集成模块化及功能型设计使得KTJ140可支持更多类型的业务板卡，可满足用户各种各样的应用需求。

■ 产品优势

▌ 1. 系统结构和硬件可靠性

· 分布式模块结构、全分散负荷分担工作方式，各模块相对独立，故障关联性和影响范围小，同级模块间故障互不影响。

· 公共热备份冗余设计，保证主要CPU、交换网络、时钟、信令设备、电源铃流、通信链路的高可用性，主备切换不影响当前通话线路。

· 整机采用高集成度、低功耗集成电路和电子元器件，平时处于低功耗状态，摘机通话时相应分机进入工作状态。

· 采用通信专用芯片、DSP数字信号处理芯片、FPGA可编程逻辑芯片，提升低功耗、高效率、长寿命与高可靠表现。

· 超大容量Flash话单存储系统，具备海量话单存储能力；电路板支持热插拔，用户中继单元采用三级防雷电路。

▌ 2. 高度融合及可扩展性

· 支持基础程控语音交换调度技术。

· 支持实时视频联动，实现多媒体调度。

· 支持定时广播、分组广播、任务流程广播、MIC广播喊话等广播能力。

· 支持一键报警、总机强制报警等报警能力。

· 支持全通道全类型通信录音，覆盖内外线、会议、广播等通信录音。

· 支持内置集群网关系统，可接入不同频段电台。

▌ 3. 实时检测保障系统稳定性

· 具备自诊断板卡监测、故障告警、故障分级处理功能。

· 支持集中监控维护与图形化便捷维护操作。

· 支持内外线通信状态监视、实时录音信息查看与工程师在线远程协助。

▌ 4. 软件可靠性

· 采用分层分布式模块化软件结构。

· 基于Windows开发图形化软件，并提供WEB端便捷管理后台等维护平台。

· 重要数据设有访问保护、分级保护，并对重要程序和数据进行备份保护。

· 通信消息规范化，并进行严格规则检查和差错校验。

▌ 5. 冗余设计

· 主板CPU系统支持主、备方式工作，主备用双方可互相监视当前工作状态。当主板发生故障时，备用（待机）方就会自动切换为主用（激活）状态，切换为激活状态的主板继续工作。

· 交换网络采用无阻塞第四代超大规模数字交换网络。

· 时钟/网同步电路采用主备用方式，故障时可自动切换，并具备人工控制切换功能。

· 电源供电按机框双套并联，一次电源、二次电源均采用1+1双热备份工作方式。

▌ 6. 先进电路设计理念

· 电磁兼容设计采取电源和地线分隔、高速与低速信号线分隔、输入输出阻抗匹配、加强接地、滤波及屏蔽等措施。

· 耐环境设计包括用户电路过压过流一次保护和二次保护，并具备过压自动恢复能力。

· 采用大规模和超大规模集成电路，以及具备较强语音处理能力的ARM、DSP芯片。

· 各单元电路板与机架后背板采用插接件互联；采用多层公用背板，单板总线接口采用同一专用芯片设计。

1. 新一代矿用融合通信调度系统（矿用安标证：MHB260083；防爆合格证：CCCMT26.6687）。

2. 自由扩展：支持16路扩展至256、512、768、1024、1792、2048、4096路。

3. 无需分控板设计：单块MCU主控板即可控制七框设备。

4. 支持语音调度、视频调度、广播调度、集群调度、报警调度、短信调度、预案调度、GIS地理信息等多系统调度。

5. 支持行调合一、统一调度、分级调度、应急调度。

6. 支持全呼、群呼、组呼、双回路保护、一键告警、一键广播、一键会议、一键呼叫及紧急呼叫。

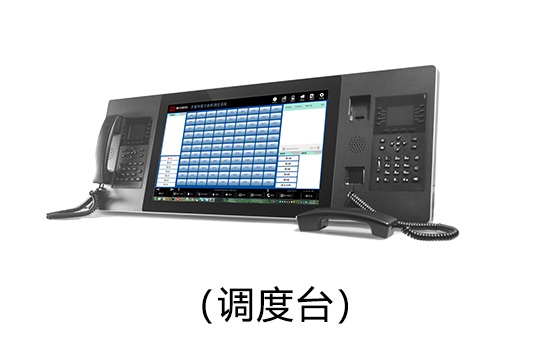

7. 不限数量接入调度台。

8. 多网融合：无缝融合IP、PSTN、GSM、CDMA、WiFi、Wimax、模拟集群、数字集群等通信网络，实现有线、无线、固网和移动网融合。

9. 支持全通道录音，实时监听所有终端。

10. 组网灵活：集团组网、多级组网、多域组网。

11. 支持IP电话批量部署，

12. 板卡类型丰富：FXS、FXO、IPS、IPO、E1、EM、载波中继、磁石中继、REC录音板、HF集群网关板、AUD音频接口板、DMB广播系统板、ALM干接点报警板、RLD融合联动系统板。

13. 板卡均支持热拔插及混插。

14. 快捷部署、轻松维护，支持WEB远程调试维护。

15. 支持汇接功能，IP中继板支持IP话机注册。

16. 支持MCU主控板、二次电源板、一次电源箱、录音板冗余热备。

17. 长距离用户板可接入远至10KM的终端。

18. 提供开放SDK，支持二次定制开发。

19. 终端类型覆盖调度台、模拟/SIP/磁石电话、WIFI手机、IP/模拟摄像头、麦克风、耳麦、模拟/网络功放、网络音柱、扬声器、防爆话机、对讲机、SOS报警器、门禁等。

20. 支持防雷击。

■ 详细功能

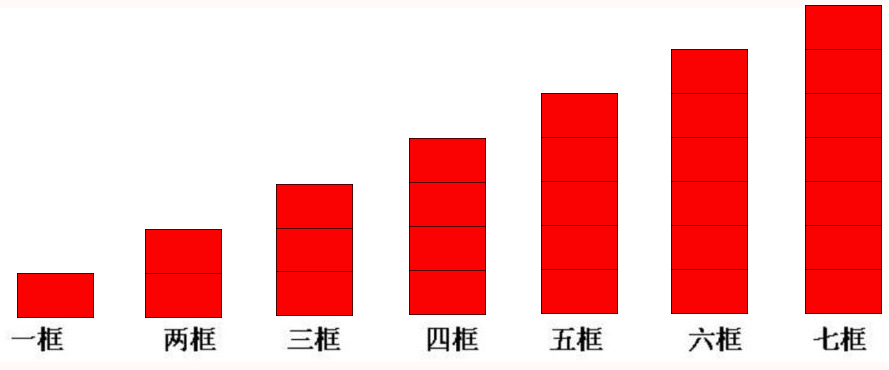

图1：KTJ140多框容量配置示意

注：上述配置多为相对最大配置。前面加粗的数字为各业务板总和，用户可根据需求灵活搭配。

支持的业务板及所占槽位数：FXO/FXS板（1个），IPS板（2个），IPO板（2个），PCM板（2个），E/M板（1个），REC录音板（2个），HF集群网关板（1个），AUD音频接口板（1个），DMB广播板（2个），ALM干接点报警板（1个），RLD融合联动板（2个）。

■ 技术参数

系统遵照国际电信联盟（ITU-T）的规范和标准；符合国际电报电话委员会（CCITT）G.712、G.732号建议书；符合GB/T5443-1985《电话自动交换网铃流和信号音技术指标测试方法》；符合GB/T5443-1985《电话自动交换网用户信号技术指标测试方法》；符合GB/T14381-1993《程控数字用户自动电话调度机通用技术条件》。

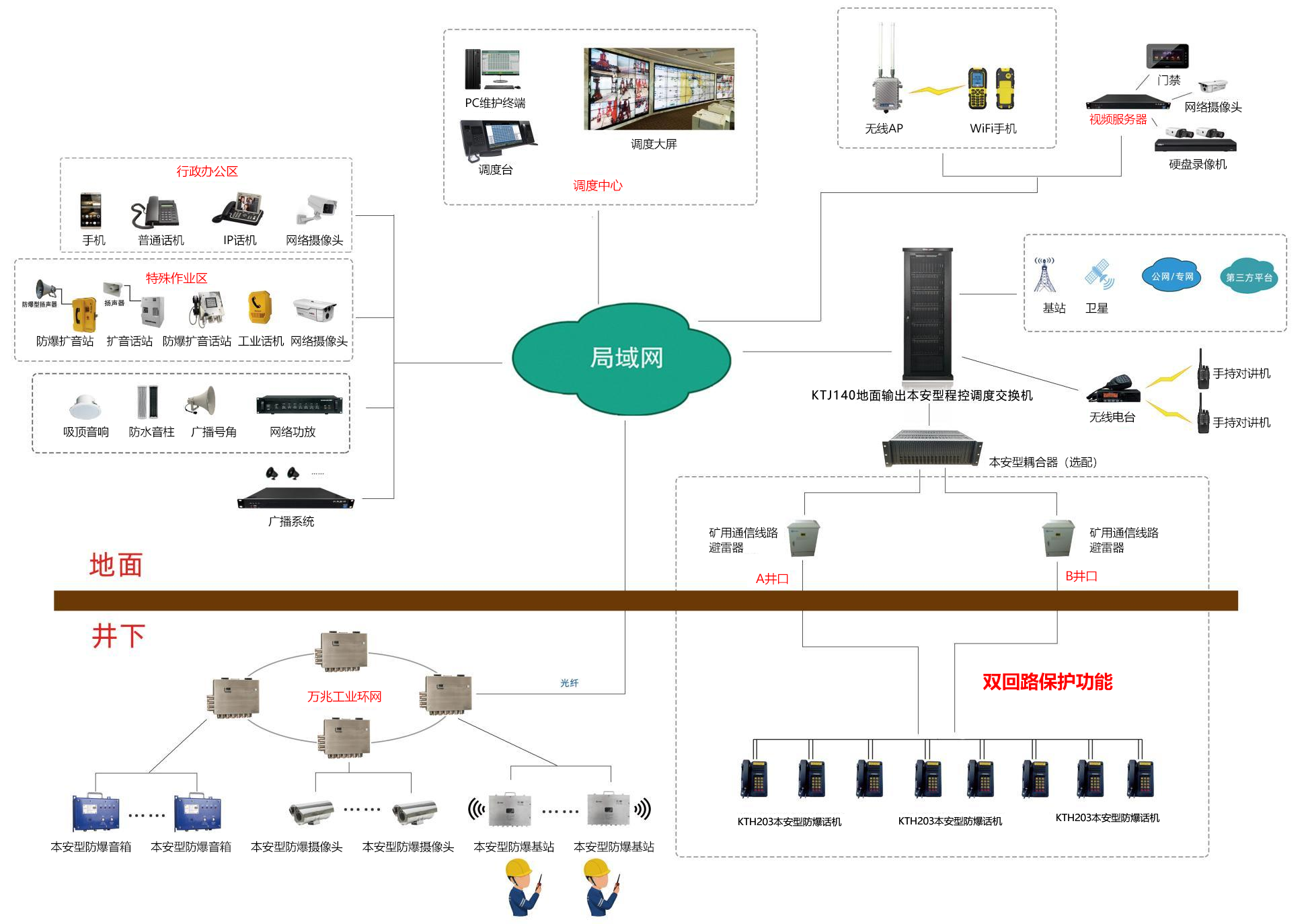

（矿用融合通信调度解决方案）

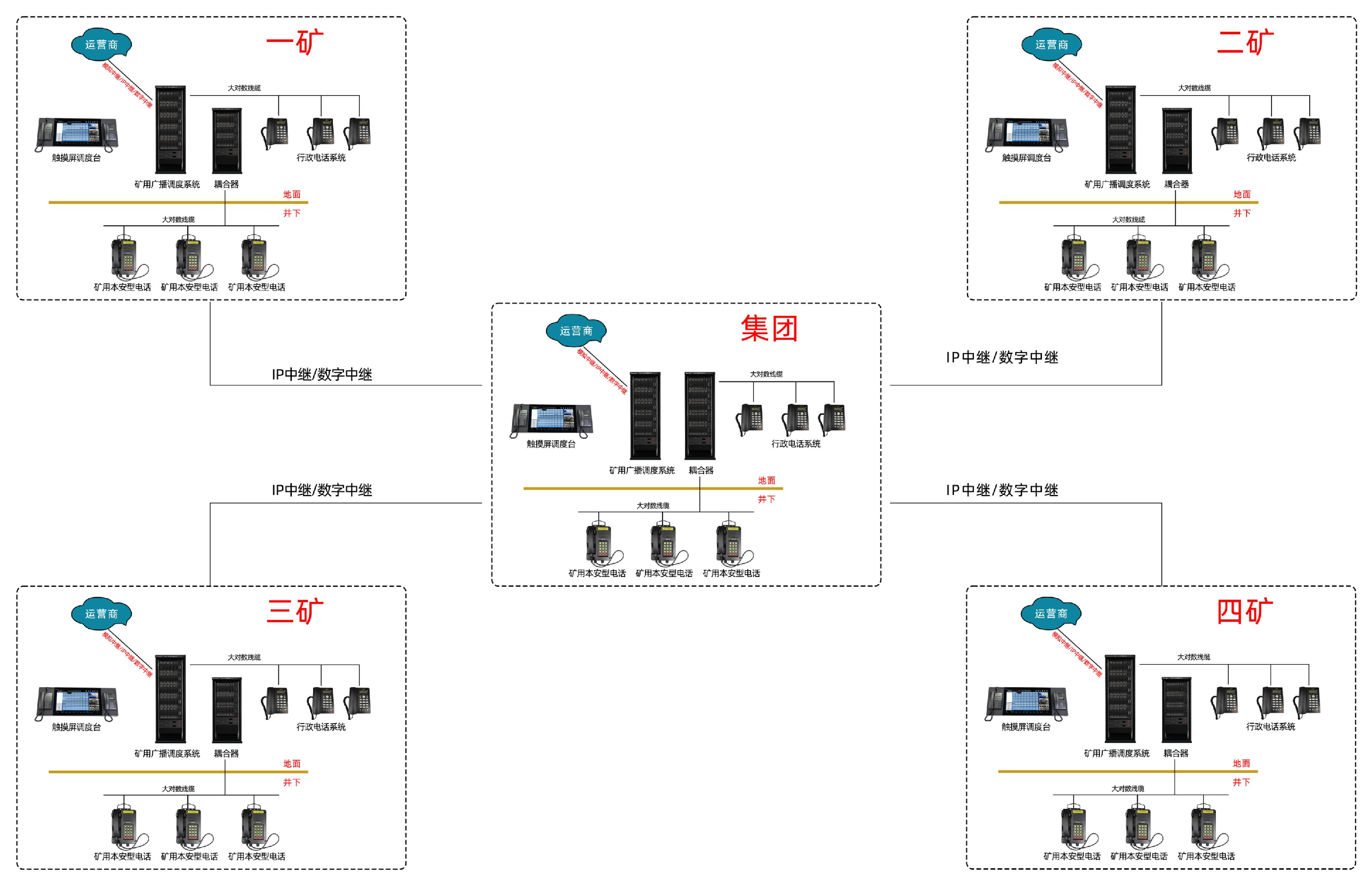

（煤矿集团化应用）

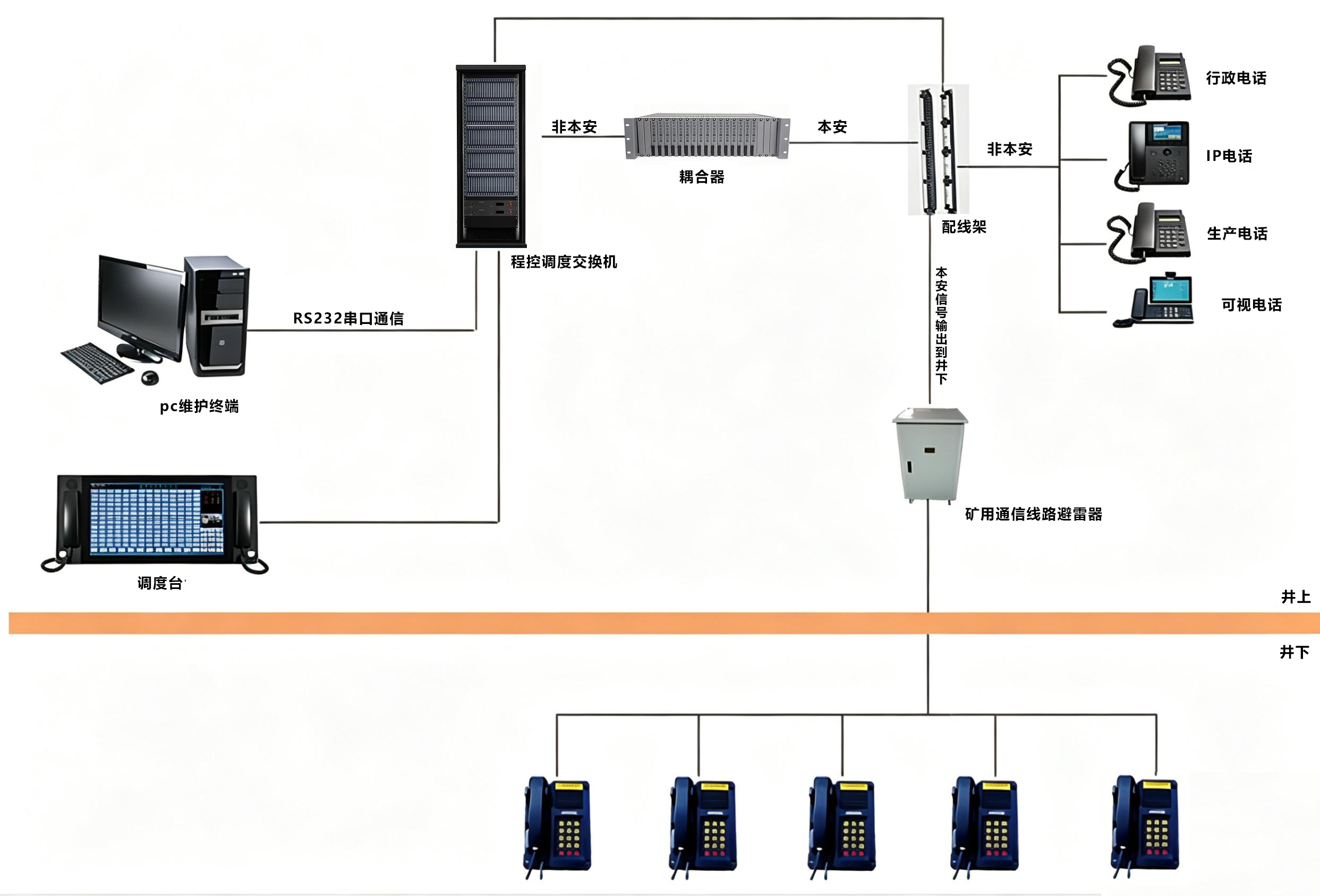

（中小型矿场应用）
